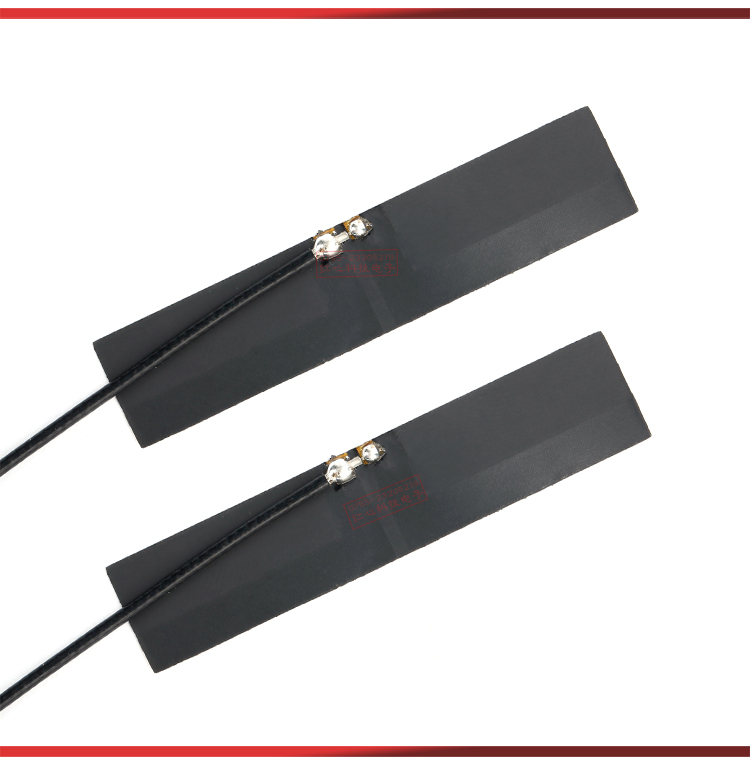

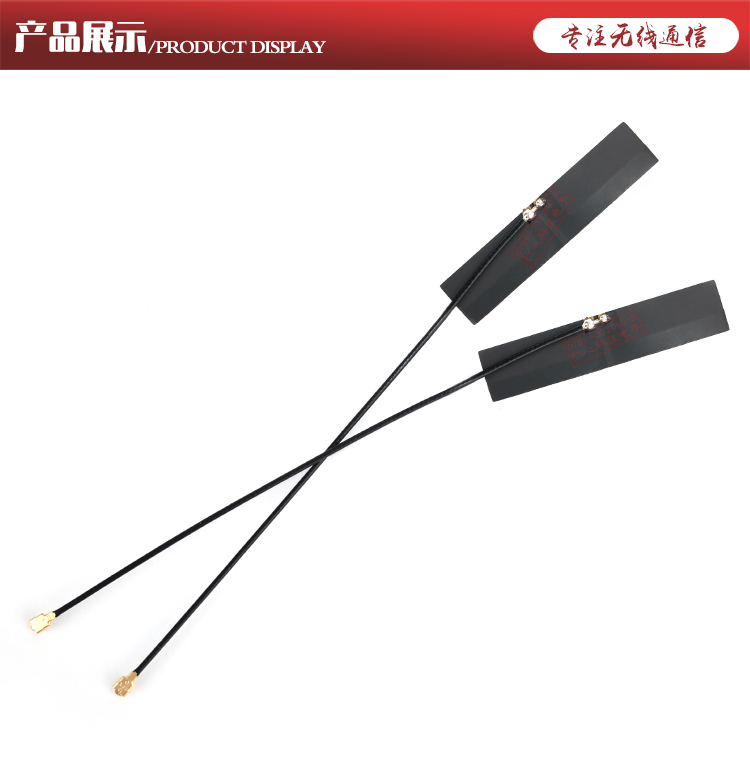

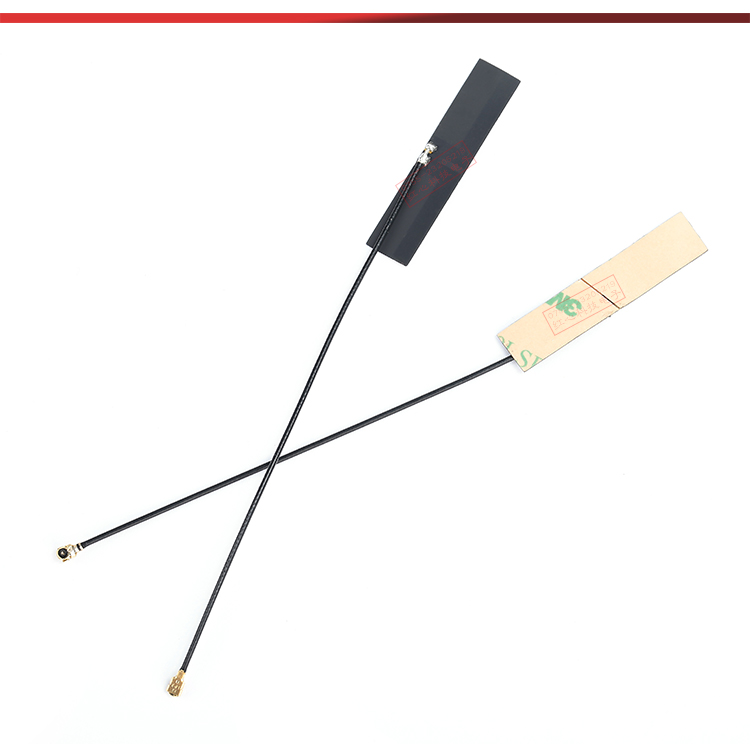

2.4G/WIFI内置FPC天线无线蓝牙高增益全向软板天线

HXFPC24-4510-120B1

咨询热线：0755-23205219

Design Specifications	Typical	Units
天线形式	FPC板+端子线
工作频率(working Frequency）	2400-2500	MHZ
增益( Gain)	3	DBi
天线效率 ( Antenna efficiency )	35-80	%
电压驻波比( VSWR )	<1.8
极化方式（Ploriaztion）	垂直极化
轴比（Axial Ratio）	当天线为圆极化时备注在工作宽带内的轴比大小	N/A
辐射方向（Radiation pattern）	全向
馈电阻抗（impedance）	50	ohm
功率容量（Power handling）	33	dbm
天线接口（Interface）	Ipex1
天线尺寸（Overal dimensions）	45X10	mm
重量（Weight）	无要求
工作温度（Operatin Temp）	-30-70	℃
储存温度（Storing Temp）	-30-70	℃
